Alla Patina-paneler
Ruukki® Patina • Cor-Ten®

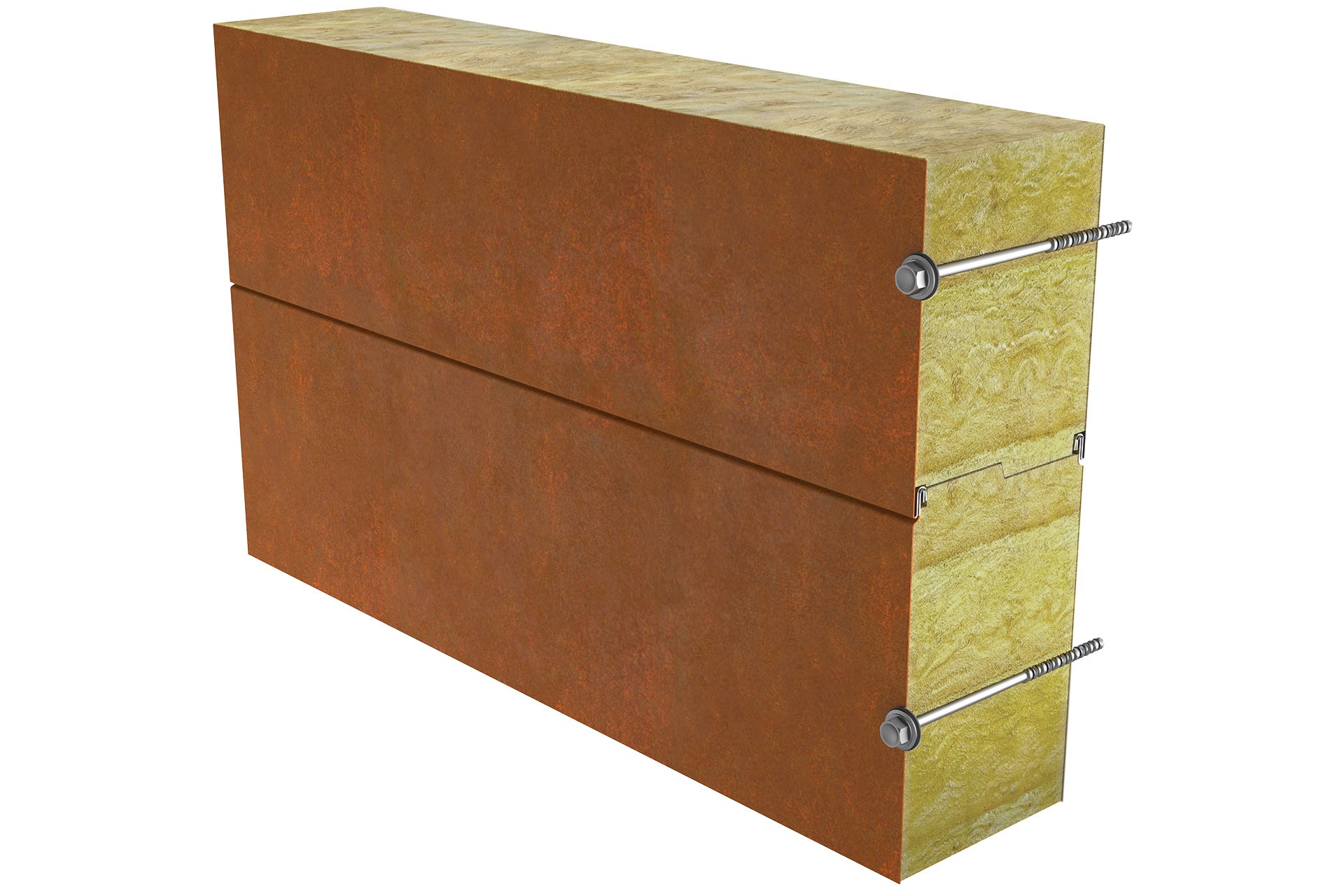

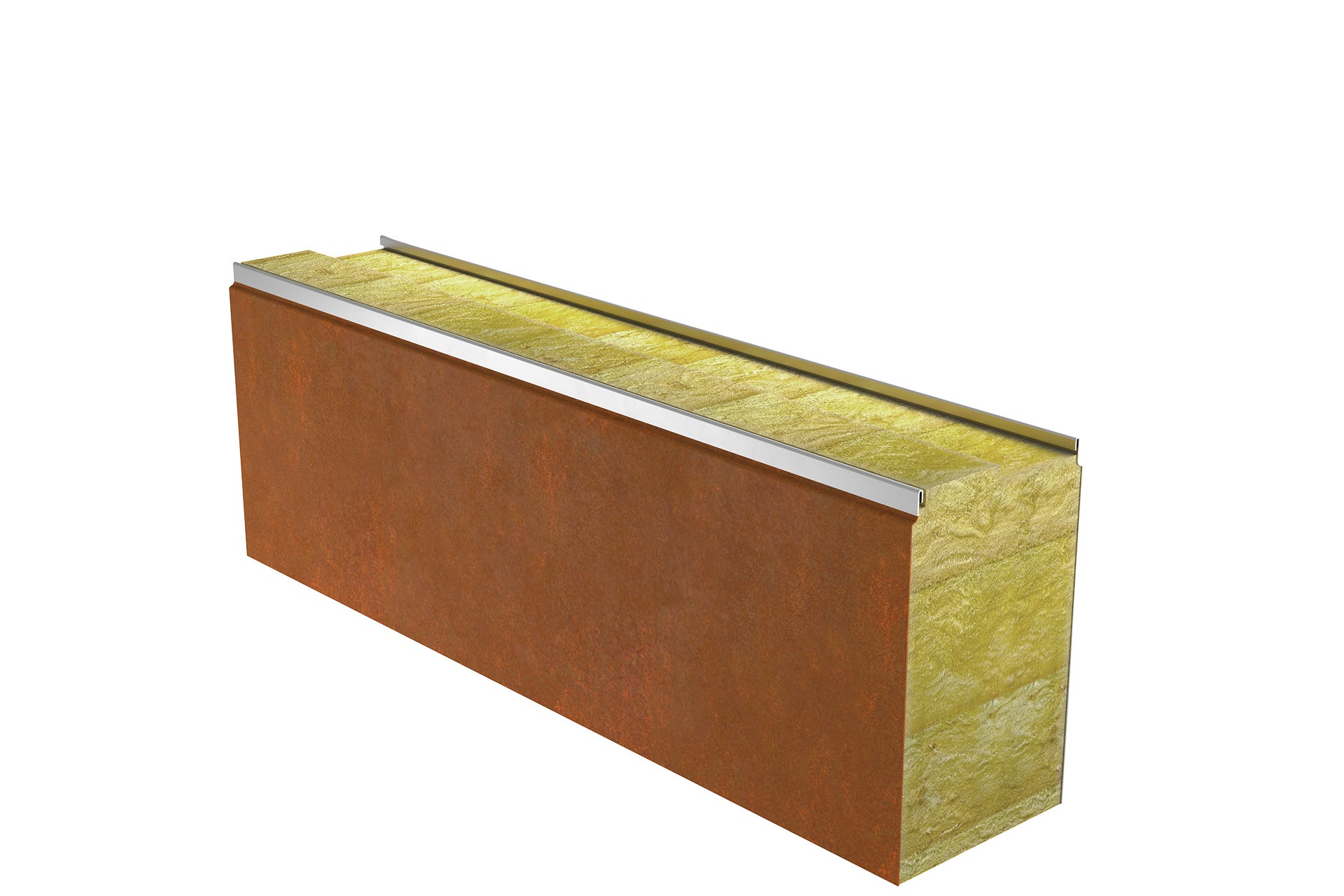

Sandwichpanel SPA F Patina
SPA F Patina kombinerar Cor-Ten®-fasaden med utmärkt brandmotstånd. Den välslipade mineralullskärnan ger oslagbar ljudisolering och hög lufttäthet. Certifierad inbrottsskyddad enligt SSF 1047 klass 2 & 3.
EI upp till 120 Inbrottsklass 2 & 3 U-värde ned till 0,19
3D-konfigurator
Dra reglagen, välj tjocklek och profil – panelen uppdateras direkt med rätt vikt, U-värde och Rw.
Interaktiv 3D-vy
Konfigurera panel
Justera mått och profil för att se panelen i realtid.
Längd6000 mm
2000 mm13500 mm
Modulbredd1200 mm
Fast modulbredd för SPA-serien.
Tjocklek (D)150 mm
YtprofilFlat F
Yta
7.20 m²
Vikt
158.4 kg
U-värde
0.29 W/m²K
Rw
32 dB
Modellen följer dagens produktmått och val. När Ruukkis fullständiga profilritningar, materialdata och produktbilder läggs in blir form, yta och tillverkningsunderlag ännu mer exakt återgivna.
Egenskaper
Grundläggande data
- Standard modulär bredd
- 1200 mm
- Min. längd
- 2000 mm
- Max. längd
- 13500 mm
- Plåttjocklek utvändig
- 0.7 mm
- Plåttjocklek invändig
- 0.5 mm
- Lufttäthet
- q50 = 0,01 m³/h·m² (tryck och sug)
- Kärna
- Mineralull (stenull) – obrännbar, mjuk kärna
Fördelar
- Brandmotstånd EI 30 – EI 120
- Inbrottsskydd klass 2 & 3 enligt SSF 1047
- Mycket lufttät – LEED/BREEAM-bonus
- Mineralullskärna med utmärkt ljudreduktion
- Patenterad skarvkonstruktion mot korrosion
Specifikationer per tjocklek
| Tjocklek D (mm) | Vikt (kg/m²) | U-värde (W/m²K) | Rw (dB) | Brandskyddsklass |
|---|---|---|---|---|
| 150 | 22 | 0.29 | 32 | A2-s1, d0 |
| 180 | 24.2 | 0.23 | 32 | A2-s1, d0 |
| 200 | 25.6 | 0.2 | 32 | A2-s1, d0 |
| 230 | 27.7 | 0.19 | 32 | A2-s1, d0 |
Brandmotstånd & max spännvidd
| Tjocklek (mm) | Horisontell montering | Vertikal montering |
|---|---|---|
| 150 | EI 30 / 6.0 m | EI 60 / 6.0 m |
| 200 | EI 90 / 6.0 m | EI 120 / 6.0 m |
| 230 | EI 120 / 6.0 m | EI 120 / 6.0 m |
Beläggningar & kulörer
Utvändig: Cor-Ten®
Korrosivitet C3
Invändig: RR20 Vit
Polyester C3
Ytskiktsprofiler
Flat FMicro 15Linear 50Rib 150Rib 200
Invändig sida tillgänglig i alla profiler. Utvändig: Flat F.
Användningsområde
- Ytterväggar
Certifikat & intyg
- SSF 1047 – Skyddsklass 2 & 3
- EN 14509 – CE-märkning
- Brandklass A2-s1, d0
Tekniska dokument
Galleri
Andra Patina-paneler

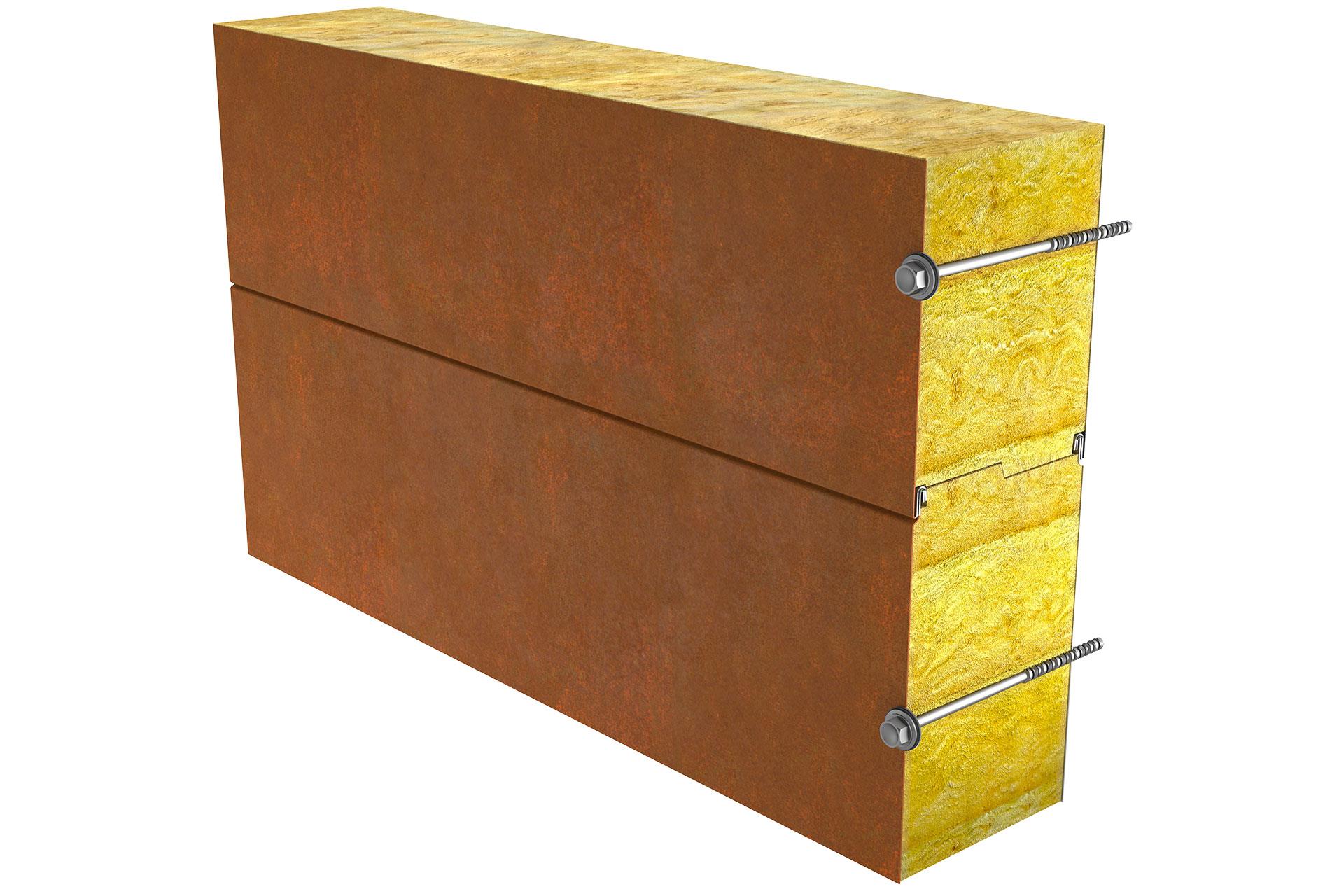

SPA E Life Patina
