Ruukki® Patina • Cor-Ten®

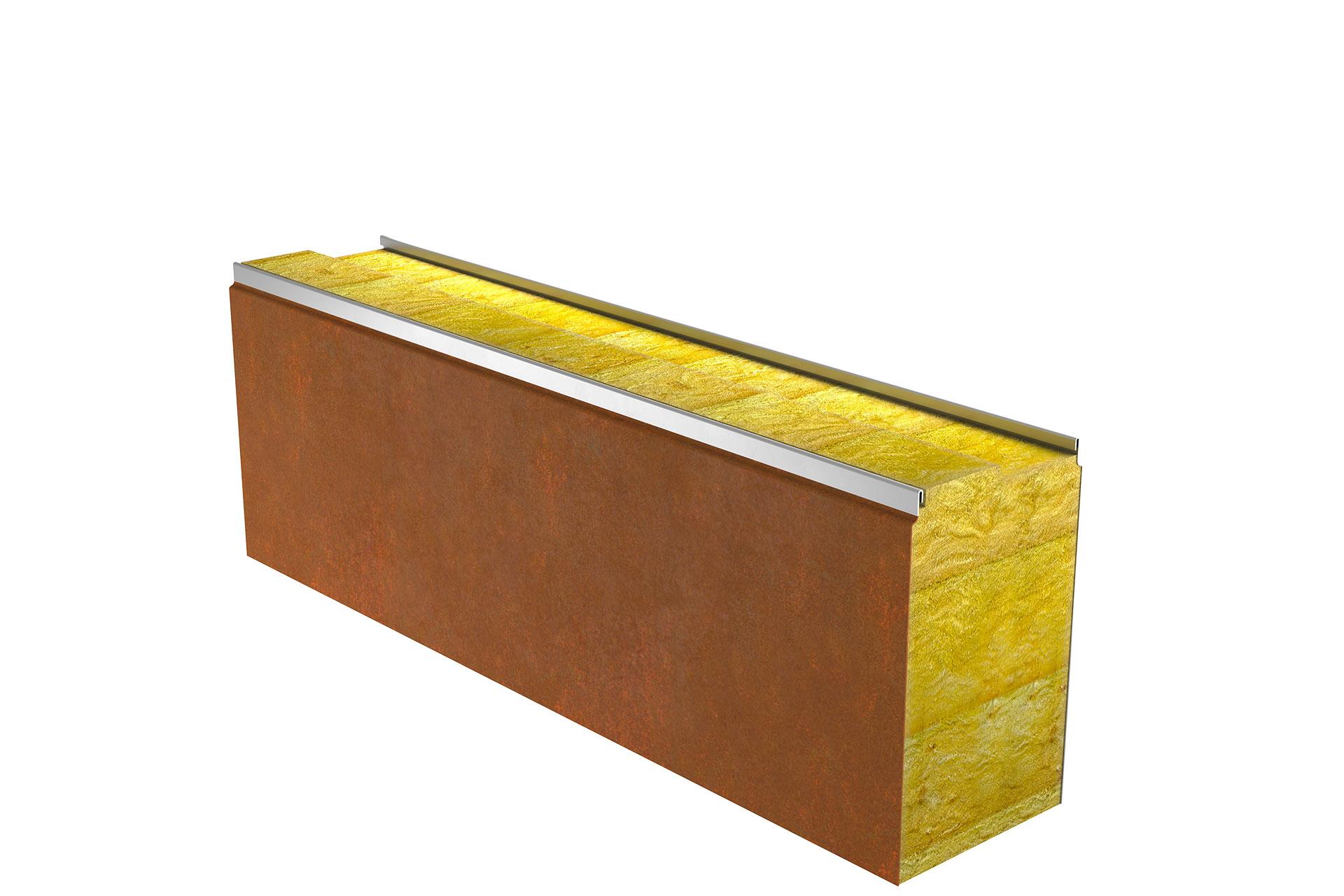

Sandwichpanel SPA E Life Patina
Ruukkis miljöanpassade SPA E Life Patina-panel innehåller till stor del återvunnet material och är mycket lufttät. Tillsammans med Ruukkis airtightness package kan den minska energikostnaderna och CO₂-utsläppen med upp till 30 %.
Återvunnet stål, BREEAM/LEED-bonus Inbrottsklass SK2 U-värde ned till 0,16
3D-konfigurator
Dra reglagen, välj tjocklek och profil – panelen uppdateras direkt med rätt vikt, U-värde och Rw.
Interaktiv 3D-vy
Konfigurera panel
Justera mått och profil för att se panelen i realtid.
Längd6000 mm
2000 mm13500 mm
Modulbredd1200 mm
Fast modulbredd för SPA-serien.
Tjocklek (D)150 mm
YtprofilFlat F
Yta
7.20 m²
Vikt
137.5 kg
U-värde
0.25 W/m²K
Rw
29 dB
Modellen följer dagens produktmått och val. När Ruukkis fullständiga profilritningar, materialdata och produktbilder läggs in blir form, yta och tillverkningsunderlag ännu mer exakt återgivna.
Egenskaper
Grundläggande data
- Standard modulär bredd
- 1200 mm
- Min. längd
- 2000 mm
- Max. längd
- 13500 mm
- Plåttjocklek utvändig
- 0.7 mm
- Plåttjocklek invändig
- 0.5 mm
- Lufttäthet
- q50 = 0,01 m³/h·m² (tryck och sug)
- Kärna
- Mineralull (stenull) – obrännbar, miljövänlig
Fördelar
- Upp till 85 % mindre icke-förnybara material i tillverkningen
- Upp till 40 % mindre energi i tillverkningen
- Upp till 45 % mindre koldioxidutsläpp
- Höjer LEED- och BREEAM-poäng
- Inbrottsskyddad enligt SSF 1047 klass 2 (SK2)

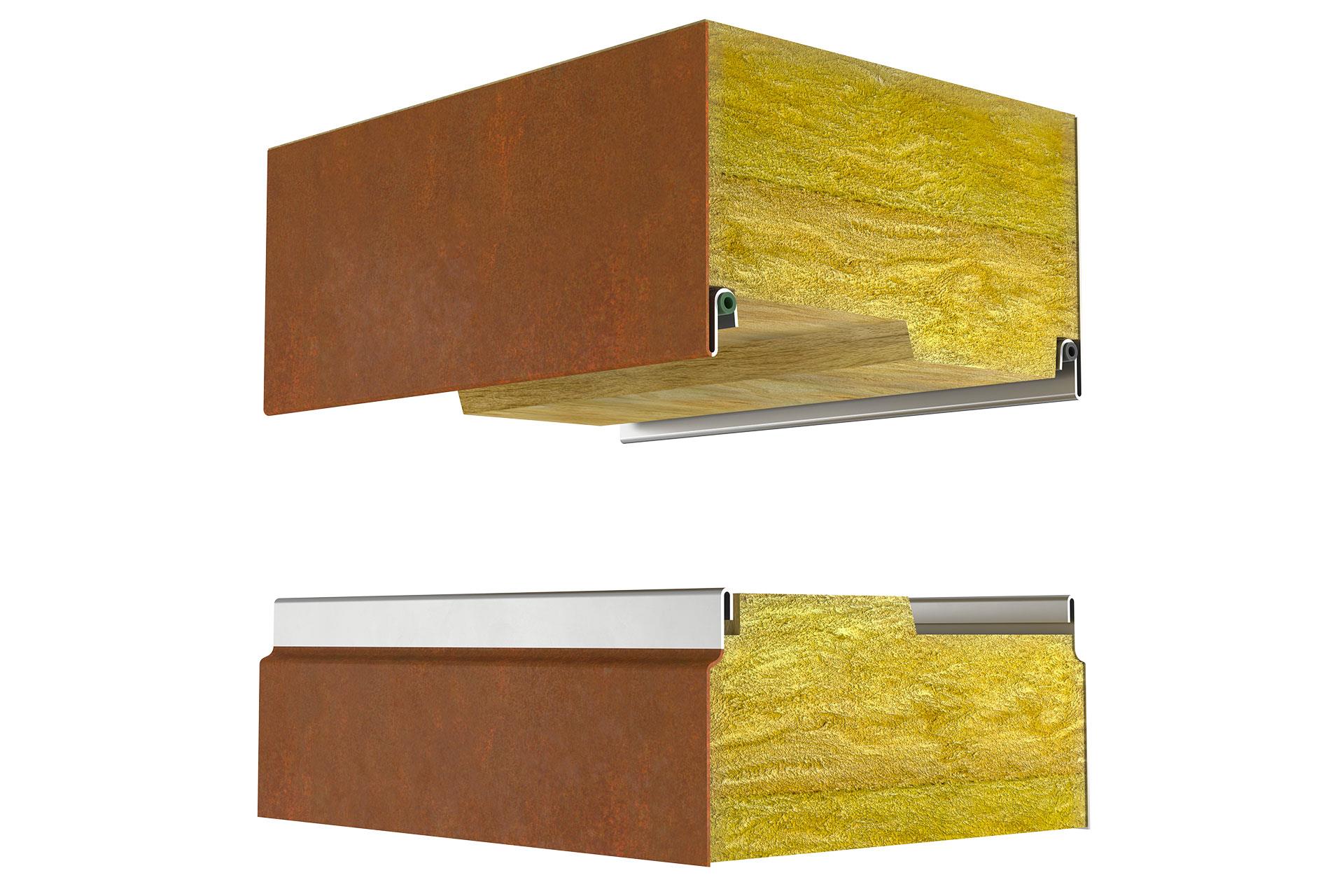

- Patenterad skarvkonstruktion – självläker repor i Cor-Ten®-ytan
Specifikationer per tjocklek
| Tjocklek D (mm) | Vikt (kg/m²) | U-värde (W/m²K) | Rw (dB) | Brandskyddsklass | GWP A1–A3 (kg CO₂e/m²) |
|---|---|---|---|---|---|
| 150 | 19.1 | 0.25 | 29 | A2-s1, d0 | 35.3 |
| 200 | 21.7 | 0.19 | 29 | A2-s1, d0 | 37.9 |
| 230 | 23.7 | 0.16 | 29 | A2-s1, d0 | 39.9 |
Brandmotstånd & max spännvidd
| Tjocklek (mm) | Horisontell montering | Vertikal montering |
|---|---|---|
| 150 | EI 30 / 7.5 m | EI 60 / 7.5 m |
| 200 | EI 30 / 7.5 m | EI 60 / 7.5 m |
| 230 | EI 30 / 7.5 m | EI 60 / 7.5 m |
Beläggningar & kulörer
Utvändig: Cor-Ten®
Korrosivitet C3
Invändig: RR20 Vit
Polyester C3
Ytskiktsprofiler
Flat FMicro 15Linear 50Rib 150Rib 200Rib 600
Invändig sida tillgänglig i alla profiler. Utvändig: Flat F.
Användningsområde
- Ytterväggar
Certifikat & intyg
- SSF 1047 – Skyddsklass 2 (SK2)
- EN 14509 – CE-märkning
- Brandklass A2-s1, d0
- Inbrottsskydd klass 1–3 (certifikat)
